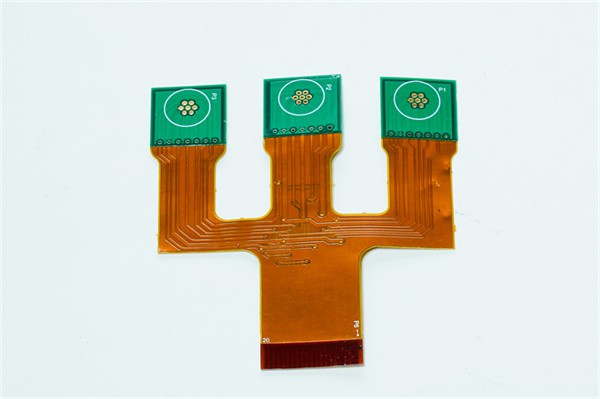

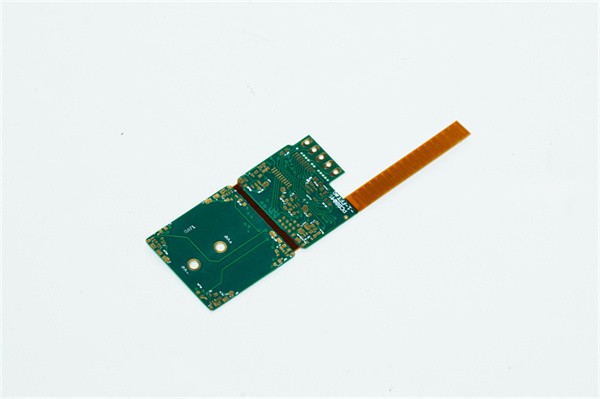

Mitmekihiline jäik - painde prinditud vooluahela laud

Hübriidtrükitud vooluahela, mis integreerib jäigad substraadid (mehaaniliseks tugi ja komponentide paigaldamiseks) ja painduvad polüimiidikihid (painutamiseks või dünaamiliseks paindumiseks) üheks struktuuriks lamineerimise kaudu. See võimaldab mitmekihilisi ühendusi jäikade ja paindlike sektsioonide vahel, võimaldades kolme - mõõtmete marsruutimist ja ruumi - salvestada kujundusi. Põhifunktsioonid hõlmavad:
1. mitmekihiline konstruktsioon: sisaldab kahte või enamat juhtivat kihti;
2. jäik - flex integreerimine: ühendab jäigad lõigud (nt FR-4) mehaaniliseks tugiks painduvate sektsioonidega (nt polüimiidkile) painutatavus või 3D-komplekti jaoks;
3. Ühtne ühendus: jäikade ja painduvate alade vaheline elektriline järjepidevus saavutatakse läbi - aukude (VIAS) või sidemeprotsesside kaudu.
Esmased rakendused: elektroonika, mis nõuab nii struktuurilist stabiilsust kui ka dünaamilist paindumist (nt kokkupandavad nutitelefonid, kosmosesüsteemid, meditsiiniseadmed).

Küsi pakkumist

Tooteomadused

1. 3 D integreerimisvõimalus
Lubab 3D -marsruutimise topoloogiat, asendades traditsioonilise multi - PCB+kaabelkomplektid.

2. dünaamiline painutatavus (paindetsoonid)
Flex sections withstand >1 miljon paindetsüklit (IEC 60335 kohta), min. Kurvikraadius: 0,5 mm.

3. Mehaaniline jäikus (jäigad tsoonid)
Rigid substrates (e.g., FR-4) provide component mounting with shock resistance >1000G.

4. kõrge - tiheduse ühendamine
Saavutab 20+ kihid ühendusi laser μviase kaudu, rea laiuse/vahekauguse kaudu vähem või võrdne 40 μm.

5. kerge ja õhuke profiil
60% õhem ja 50% kergem kui tavapärased PCB + juhtmestiku lahendused.

6. keskkonna vastupidavus
Töövahemik: - 55 kraadi +125 kraadi (MIL-P-50884 vastav), keemiline korrosioonikindla.

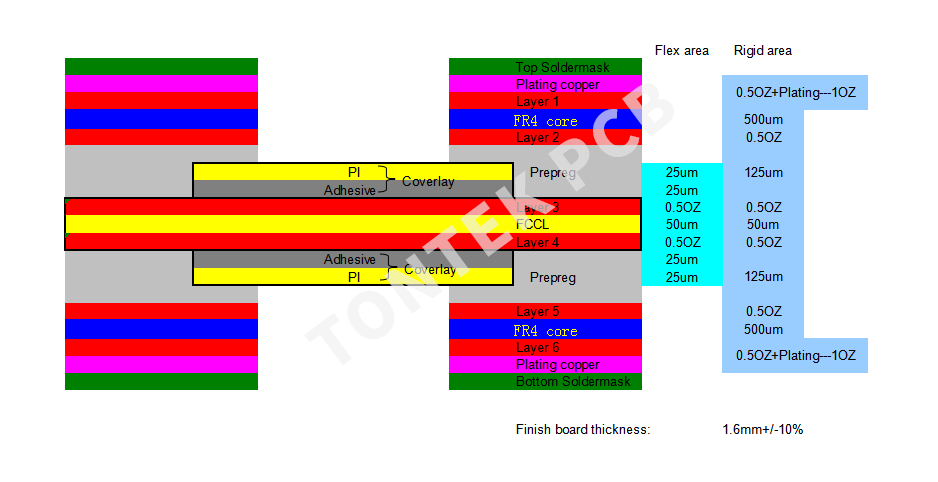

Stack up

Tooterakenduse väli

Tarbeelektroonika

Kokkupandavad seadmed: liigendiahela (nt Samsung Galaxy voldik)
Kantavad esemed: kumerad kuvarid nutikellades, TWS kõrvaklappide laadimisjuhtumi ühendused

Kosmose ja kaitse

Satelliidi kasutuselevõtud: Päikesemassiivi voltimisahelad (püsib -120 kraadi ~ +150 kraadi termiline tsükl)
Avionics: radari tala roolimoodulid (kaalu vähendamine 40%, 100 g vibratsioonikindlad)

Meditsiiniseadmed

Endoskoobid: võlli juhtmestik 360 -kraadise pöörlemise jaoks (＞ 50K painutussüklid)
Implantaadid: mitmekihiline jäik - painduda südamestimulaatorites (＜ 0,3mm paksune, biosoblik)

Autoelektroonika

ADAS: integreeritud MMWAVE radar FPC + jäik kontrollplaat (± 5% impedantsi kontroll)
BMS: kõrge - pinge proovivõturingid EV akudes (2000 V isolatsioonipinge)

Tööstussüsteemid

Robotrelvad: multi - telje liikumise juhtimise signaali käigukast (asendab 20 kaablit, ↓ 90% rikete määr)
Täpsusandurid: vahvli kontrollimise sondikaardid (10 μm liini laius, ± 1 μm joondamine)
