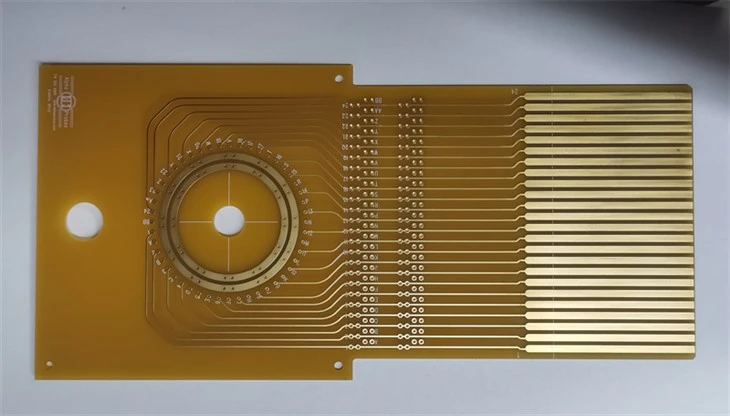

Kõrge - temperatuur polüimiid PCB

Kõrge - temperatuur Polyimiid PCB on spetsiaalne trükitud vooluahela, kasutades substraadi materjalina polüimiidi (PI). Selle määramisvõime on elektrilise ja mehaanilise stabiilsuse säilitamine äärmuslike temperatuuride korral (tavaliselt - 269 kraadi kuni +260 astme pideva tööga, lühikese - termini tolerants üle 400 kraadi). Peamised atribuudid hõlmavad erakordset keemilist resistentsust, kõrge dielektrilist tugevust, madalat soojuspaisumise koefitsienti (CTE) ja parem painduvus. Need PCB-d on kriitilised kõrge - töökindluse, termilise - šoki - vastupidavad rakendused, näiteks lennundus, sõjaline elektroonika, autotööstusmootorite juhtimine, kõrge temperatuuriga andurid ja meditsiinilised implantaadid.

Küsi pakkumist

Tooteomadused

Polüimiid PCB -d tuletavad oma võimalused imiidi rõnga molekulaarsest struktuurist (- co - n - co -), lubades:

Äärmuslik termiline stabiilsus

Töövahemik **: - 269 kraad \\ ~ +260 kraad (pidev), 400 kraadi lühike - termin (nt, kosmose uuesti sisenemine)
Decomposition Temp.: >500 kraadi (vs FR-4 ~ 300 kraadi), pole toksilist väljavool

Ultra - madal CTE

Töövahemik: - 269 kraad \\ ~ +260 kraad (pidev), 400 kraadi lühike - termin (nt, kosmose uuesti sisenemine)
Decomposition Temp.: >500 kraadi (vs FR-4 ~ 300 kraadi), pole toksilist väljavool

Sisemine paindlikkus ja väsimuskindlus

Dynamic flex cycles >1 miljon (painderaadius<0.5mm)
Tensile strength >230 MPa (FR - 4: 120 MPa), ideaalne jäikade paiksete kujunduste jaoks

Keemiline/keskkonnakindlus

Talub happeid, leeliseid, kütusi, lahusteid (nt kosmosehüdraulika)
Niiskuse imendumine<0.8%, insulation resistance >10¹² Ω õhuniiskuses

Elektri- ja ohutus jõudlus

DK 3,4@1GHz (FR-4: 4,5), madal signaali kaotus kõrgetel sagedustel
UL 94 V-0 flame rating, oxygen index >40 (FR-4: \\ ~ 30)

Tooterakenduse väli

Polüimiid PCB -d Excel Extreme - keskkonnarakendustes tasakaalustamata termilise stabiilsuse ja usaldusväärsuse kaudu:

Lennundus- ja kosmoseelektroonika

- raketimootori juhtimissüsteemid, satelliidi kasulikud koormused
- termilise juhtimismoodulid (kestvad -269 kraadi +250 kraad)

Automotive High - temp -süsteemid

- Internal combustion engine ECUs (>200 kraadi mootoriploki lähedal)
- EV akuhaldussüsteemid (kõrge - pinge isoleerimine)

Implanteeritavad/ steriliseeritavad meditsiiniseadmed

- südamestimulaatori vooluahelad, närviimplantaadid (biosobivus)
- endoskoobi kontrollerid (üle elanud korduvad 135 -kraadised autoklaavid)

Tööstuslik äärmuslik keskkond

- õli rafineerimistehase anduri substraadid (260 kraadi + keemiline kokkupuude)
- tuumareaktori jälgimisahelad (kiirgustakistus)

Sõjaväe- ja kaitsesüsteemid

- rakettide juhendamise elektroonika (termiline šokk/vibratsiooni tõend)
- soomustatud sõiduki tulekahju - kontrollrvutid (tolm/õli/kuumakindel)

Kõrge - sagedus/ flex hübriid elektroonika

- 5 g mmwave antenni substraadid (madal DK/DF + mõõtmete stabiilsus)
- volditav seade jäik - paindeplaadid (100k+ painde tsüklid)
